Punktierte Linien

Wie Sie dahin kommen

  1. Öffnen Sie die Dialogbox Zeichen-Design.
  2. Wählen Sie Zeichen-Design > Linienart > Punktiert.

Was es bewirkt

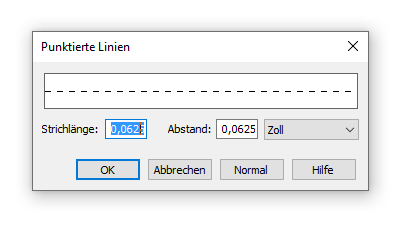

Wenn Sie mit dem Zeichen-Design ein Zeichen entwerfen, können Sie angeben, dass eine bestimmte Linie eine punktierte (gestrichelte) Linie sein soll. Wenn diese Dialogbox erscheint, können Sie sowohl die Länge der Strichelchen als auch die Länge der Lücken dazwischen einstellen.

  • Strichlänge. Die Zahl in diesem Textfeld bestimmt die Länge jedes Strichelchens der punktierten Linie.
  • Abstand. Die Zahl in diesem Textfeld bestimmt die Länge der Lücken zwischen den Strichelchen der punktierten Linie.
  • [Maßeinheit - Aufklappmenü]. Wählen Sie aus diesem Einblendmenü die Maßeinheit, mit der Sie innerhalb dieser Dialogbox arbeiten wollen.
  • Normal. Klicken Sie „Normal“, um Finales ursprüngliche Einstellungen zu punktierten Linien wieder aufzurufen (.0625 Zoll Strichlänge, .0625 Zoll Abstand).
  • OK • Abbrechen. Klicken Sie „OK“ (oder tippen Sie ENTER),um die Änderungen zu bestätigen, oder „Abbrechen“, um die Änderungen zu verwerfen und zur Dialogbox „Zeichen-Design“ zurückzukehren. Wenn zuvor schon eine Linie oder ein Zeichen angewählt war, erscheint sie bzw. es nun punktiert. Wenn nichts angewählt war, wird die nächste Linie, die Sie herstellen (mit den Werkzeugen für Linien, Rechtecke, Ellipsen, Kurven, Mehrfach-Linien oder Polygone), eine punktierte sein. Alle Linien, die Sie von nun an zeichnen sind punktiert, bis Sie „Durchgehend“ aus dem Untermenü Linienart wählen.

Siehe auch:

Zeichen-Design (Dialogbox)

Design von Vortragsbezeichnungen (Dialogbox)
