Schritt 2: Anschluss Ihres MIDI-Systems

MIDI bedeutet Musical Instrument Digital Interface. Dies ist eine Art „elektronische Sprache“ zwischen Computern und elektronischen Musikinstrumenten. Wir gehen zunächst davon aus, dass Sie ein MIDI-Keyboard anschließen möchten, obwohl Sie jede Art von MIDI-Instrumenten einsetzen können.

Desweiteren nehmen wir an, dass Ihr Computer mit einer Soundkarte ausgestattet ist, die gleichzeitig auch als MIDI-Interface verwendet werden kann und dass Sie die zugehörige Treiber-Software für diese Soundkarte bereits installiert haben. Wenn Sie ein spezifisches MIDI-Interface verwenden, lesen Sie in der dazu mitgelieferten Dokumentation für weitere Anweisungen zum Anschluss Ihres MIDI-Systems nach. Für ein Basis-MIDI-System benötigen Sie neben Ihrem Computer zumindest folgende Komponenten:

Die letzte Komponente, der MIDI-Adapter, ist häufig nur optional erhältlich. Versichern Sie sich beim Kauf einer Soundkarte, dass dieses Kabel beigelegt wird. MIDI-Adapterkabel werden meist bei älteren Keyboards zum Anschluss an ein MIDI-Interface benötigt. Neuere Geräte verfügen meist über einen USB-Anschluss und können direkt mit dem Computer verbunden werden.

  1. Installieren Sie zunächst Ihre Soundkarte oder Ihr USB-Interface und die zugehörigen Treiber. Für weitere Anweisungen lesen Sie im Handbuch der Karte nach.
  2. Stellen Sie den Computer und Ihr Keyboard an dem von Ihnen gewünschten Platz auf. Schließen Sie die Netzstecker an eine Steckdose an, aber lassen Sie die Geräte zunächst ausgeschaltet.
  3. Sofern Sie eine Soundkarte verwenden, stecken Sie das Ende für den Game/Joystick-Port des MIDI-Adapters in die Buchse des Game/Joystick-Ports. Bei Verwendung eines USB-Interfaces stellen Sie sicher, dass dieses korrekt über ein USB-Kabel an Ihren Computer angeschlossen ist. Wie dies richtig funktioniert, erfahren Sie in den Handbüchern und Dokumentationen, die Sie mit dem Gerät bekommen haben.
  4. Stecken Sie den Stecker mit der Aufschrift MIDI Out in die MIDI-Buchse mit der Aufschrift MIDI In Ihres MIDI-Keyboards und den Stecker mit der Aufschrift MIDI In in die MIDI-Buchse mit der Aufschrift MIDI Out Ihres MIDI-Keyboards. Die MIDI-Buchsen des Keyboards befinden sich normalerweise auf der Rückseite des Gerätes. Achten Sie auf die richtige Installation des Kabels (von MIDI In nach MIDI Out); falscher Kabelanschluss ist bei neuen MIDI-Anwendern die häufigste Funktionsstörung. Verdeutlichen Sie sich dabei den Weg der Musikdaten: Wenn Sie Noten auf Ihrem MIDI-Keyboard spielen, verlassen die Daten das Keyboard über die Buchse MIDI Out des Keyboards und gelangen zum Eingang des Computers (MIDI In). Wenn der Computer nun entsprechend Ihre Noten wieder abspielt, verlassen die Musikdaten den Computer über den Port bzw. das Kabel MIDI Out und gelangen über die Buchse MIDI In des Keyboards wieder in das Keyboard. Auch wenn es also zunächst unverständlich erscheint, stecken Sie das Kabel MIDI Out in die MIDI IN-Buchse des Keyboards und umgekehrt.

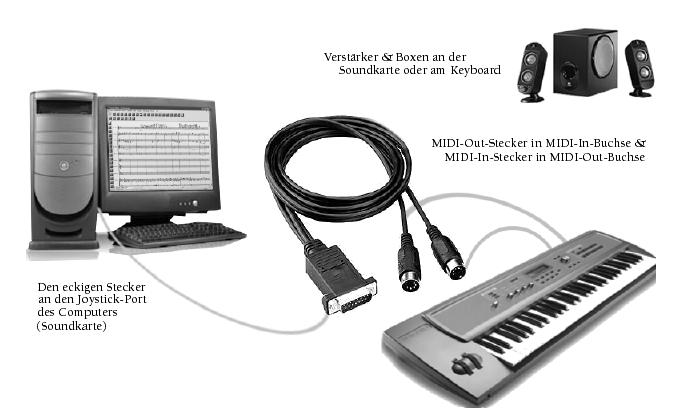

Im folgenden Schaubild sind die Verkabelungen des Systems dargestellt:


  1. Schalten Sie nun alle Geräte ein. Sollten Sie feststellen, dass PrintMusic keine Signale von Ihrem MIDI-Keyboard empfängt, kontrollieren Sie erneut die Kabelverbindungen, und schlagen Sie noch einmal im Handbuch Ihrer Soundkarte nach. Die überwiegende Mehrzahl von MIDI-Fehlfunktionen resultiert aus inkorrekt konfigurierten Soundkarten mit falsch angeschlossenen MIDI-Kabeln oder aus falschen Verbindungen zum MIDI-Interface.
