Haltebogenform



Wie Sie dahin kommen

  1. Wählen Sie Dokument > Dokument-Optionen > Haltebögen.
  2. Klicken Sie Bogenform.

Was es bewirkt

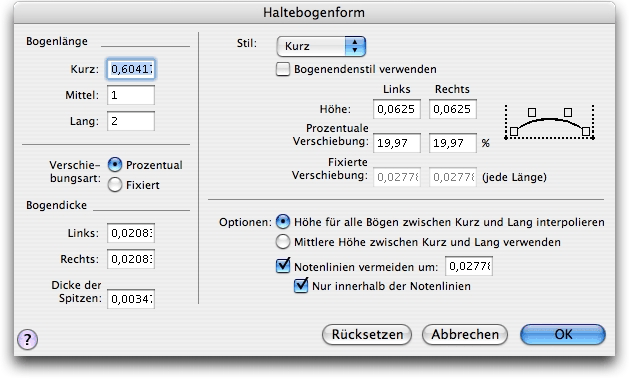

Benutzen Sie die Dialogbox „Haltebogenform“, um im Allgemeinen die Einstellungen für die Länge und Höhe, das grundsätzliche Aussehen und die Form der Haltebögen vorzunehmen.

Haltebögen werden vor allem durch ihre Länge bestimmt: kurz, mittel und lang. Jede Länge hat ihre eigenen Optionen bezüglich Aussehen und Form. Die Höhe der Bogenwölbung richtet sich nach der Länge und den anderen Einstellungen der Dialogbox „Haltebogenform“. Finale benutzt die Einstellungen unter „Höhe“ in der Dialogbox „Haltebogenform“, um die Krümmung des Bogens zu berechnen, wenn er gezogen wird. Voneinander unabhängige Einstellungen für die linke und rechte Seite eines Bogens ermöglichen Ihnen sehr genaue Gestaltung einer Bogenkurve. Beachten Sie bitte, dass die Einstellung unter „Höhe“ nicht die endgültige Bogenhöhe angibt, sondern die Position der Kontrollpunkte eines Haltebogens, die Finale zusammen mit den Einstellungen unter „Verschiebung“ für die Berechnung der Bogenkurve benutzt. Wenn ein Haltebogen gezogen wird, erreicht seine Höhe nicht ganz die Position der Kontrollpunkte. Zusammen mit den Einstellungen unter „Höhe“ und „Länge“ bestimmen die Einstellungen unter „Verschiebung“ im Allgemeinen die Form eines Haltebogens. „Verschiebung“ bestimmt die Krümmung des Bogenendes.

Veränderungen in diesen Einstellungen beeinflussen sowohl die schon vorhandenen Haltebögen als auch diejenigen, die noch neu dazukommen (Beachten Sie bitte, dass Sie für besondere Bögen diese Einstellungen überschreiben können – siehe auch unter Einzelbogen-Einstellungen [Dialogbox]).

  • Bogenlänge: Kurz • Mittel • Lang. Geben Sie einen gewünschten Wert (in der angewählten Maßeinheit) in jedes Textfeld ein, um die Länge für jede der Bogenspannen (kurz, mittel und lang) zu bestimmen. Finale benutzt diese Längen-Einstellungen, um jeden Haltebogen einem Bogentypus zuordnen zu können.
  • Stil: Kurz • Mittel • Lang • Bogenenden. Dieses Einblendmenü ermöglicht es Ihnen, unterschiedliche Einstellungen für jeden der Haltebogen-Typen einzugeben. Die Höhe und Verschiebung, die angegeben sind, gelten für den Typus, der in dem Einblendmenü angewählt ist.
  • Bogenendenstil verwenden. Dieses Ankreuzfeld ist wegen der Kompatibilität mit früheren Finale-Versionen eingebaut.
  • Höhe: Links • Rechts. „Höhe“ ist hier nicht die Höhe des endgültigen Haltebogens, sondern die Position seiner linken und rechten Kontrollpunkte (unsichtbare Punkte oberhalb des Bogenverlaufs, die Finale zusammen mit den Einstellungen unter „Verschiebung“ benutzt, um die Höhe und den Kurvenverlauf des Bogens zu berechnen). Wenn ein Haltebogen gezogen wird, dann nähert sich der Bogen den Kontrollpunkten, ohne sie zu erreichen. Geben Sie einen gewünschten Wert (in der angewählten Maßeinheit) in die Textfelder „Links“ und „Rechts“ ein, um die Position der Kontrollpunkte eines Haltebogens zu bestimmen. Eine größere Zahl erhöht die Wölbung des Bogens; eine kleinere Zahl verringert sie.
  • Prozentuale Verschiebung: Links • Rechts. Der Verschiebungswert legt die „Krümmung“ oder „Flachheit“ der Bogenenden fest. Wenn die angewählte Verschiebungsart „Prozentuale Verschiebung“ ist, dann geben Sie die gewünschten Werte in die Textfelder „Verschiebung: Links“ und „Verschiebung: Rechts“ ein, um die Stärke der Krümmung am rechten und linken Ende eines jeden Bogentypus zu bestimmen. Die Verschiebung ist ein prozentualer Anteil von der Gesamtbogenlänge. Geben Sie einen geringeren Prozentsatz ein, um die Krümmung am Bogenende zu verstärken. Mit einem höheren Prozentsatz wird das Ende des Bogens abflachen. Sie können für alle Bogenlängen den gleichen Prozentsatz angeben, um ihnen allen das gleiche Aussehen zu geben, Sie können aber auch für jede der drei Bogenlängen einen anderen Prozentsatz eingeben, sodass jede ein anderes Aussehen erhält.
  • Verschiebungsart: Prozentual • Fixiert. Wählen Sie eine der beiden Verschiebungsarten an, um Finale zu sagen, wie es die Verschiebungswerte interpretieren soll. Klicken Sie „Prozentual“, um den Verschiebungswert als Prozentangabe zu der Bogenlänge aufzufassen. Wenn dies angewählt ist, dann können Sie in die Textfelder „Verschiebung: Links“ und „Verschiebung: Rechts“ für jede Bogenlänge eine andere Prozentzahl eingeben. Klicken Sie „Fixiert“, um die Verschiebung als festen Wert anzugeben, unabhängig von der Bogenlänge. Wenn dies angewählt ist, werden die Textfelder „Fixierte Verschiebung: Links“ und „Fixierte Verschiebung: Rechts“ aktiviert, und Sie können einen festen Betrag eingeben, der für alle Bogenlängen gilt.
  • Fixierte Verschiebung: Links • Rechts. Wenn Sie als Verschiebungsart „Fixierte Verschiebung“ angewählt haben, dann geben Sie den gewünschten Wert (in der angewählten Maßeinheit) in das Textfeld ein. Die Verschiebung ist ein fester Wert, der für alle drei Bogenlängen gilt. Das rechte und linke Bogenende werden in demselben Maß gekrümmt, unabhängig von der Bogenlänge. Geben Sie eine niedrigere Zahl ein, um die Krümmung des Bogenendes zu erhöhen. Geben Sie eine höhere Zahl ein, um das Ende abzuflachen.
  • Höhe für alle Bögen zwischen Kurz und Lang interpolieren. Klicken Sie es an, um es anzuwählen. Wenn es angewählt ist, berechnet Finale automatisch die Höhe für alle Haltebögen, deren Längen zwischen den Werten der kurzen und mittleren oder der mittleren und langen Bogenlängen und den dafür definierten Bogenhöhen liegen.
  • Mittlere Höhe zwischen Kurz und Lang verwenden. Klicken Sie es an, um es anzuwählen. Sobald es angewählt ist, wird für alle Haltebögen, deren Längen irgendwo zwischen den Werten für kurze und lange Bogenspannen liegen, die Höhe verwendet, die für mittellange Bogentypen definiert ist. Das kann zu einer sehr einheitlichen Bogendarstellung innerhalb Ihres Dokuments führen.
  • Notenlinien vermeiden um __ • Nur innerhalb der Notenlinien. Wählen Sie „Notenlinien vermeiden um __“, um die Bogenkuppe eines Haltebogens so zu ziehen, dass sie keine Notenlinie berührt, und geben Sie den gewünschten Abstand zu der Notenlinie in das Textfeld ein (in der angewählten Maßeinheit). Wenn Sie diese Option nur innerhalb des Notensystem aktiv wissen wollen, dann wählen Sie „Nur innerhalb der Notenlinien“.

Noteman sagt: Diese Einstellungen gelten nur dann für schon im Dokument vorhandene Bögen, wenn „Notenlinien vermeiden“ in der Dialogbox „Einzelbogen-Einstellungen“ angegeben ist. Siehe auch unter Einzelbogen-Einstellungen (Dialogbox).

  • Bogendicke: Links • Rechts • Dicke der Spitzen. Geben Sie den gewünschten Wert (in der angewählten Maßeinheit) in das Textfeld „Links“ ein, um die Dicke des Bogens auf der linken Seite der Haltebögen zu bestimmen. Geben Sie den gewünschten Wert (in der angewählten Maßeinheit) in das Textfeld „Rechts“ ein, um die Dicke des Bogens auf der rechten Seite der Haltebögen zu bestimmen. Größere Zahlen lassen den Bogen dicker werden, kleinere Zahlen lassen ihn weniger deutlich hervortreten. Mit der Dicke der Spitzen geben Sie an, wie dick die Haltebögen an ihren spitz zulaufenden Enden sein sollen.
  • Einheit: EVPU • Zoll • Zentimeter • Punkt • Pica • Zwischenraum. Wenn Sie zum ersten Mal die Dialogbox „Haltebogen-Optionen“ aufrufen, sind die Einheiten hier die gleichen wie die in dem Menü Finale > Maßeinheiten. Wenn es Ihnen lieber ist, können Sie für die Haltebögen eine andere Maßeinheit aus dem Einblendmenü auswählen.
  • OK • Rücksetzen • Abbrechen. Klicken Sie „Rücksetzen“, um die ursprünglichen Einstellungen wieder aufzurufen, und klicken Sie „Abbrechen“, um zur Dialogbox „Dokument-Optionen“ zurückzukehren, ohne irgendwelche Änderungen vorzunehmen. Klicken Sie „OK“, um Ihre Änderungen zu speichern und zur Dialogbox „Dokument-Optionen“ zurückzukehren.
